上銀導軌、上銀直線導軌、上銀線性滑軌簡介
上銀導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與滑軌間的束制單元設計，使得線性滑軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用線性滑軌作導引，必能大幅提高設備精度與機械效能。
特征

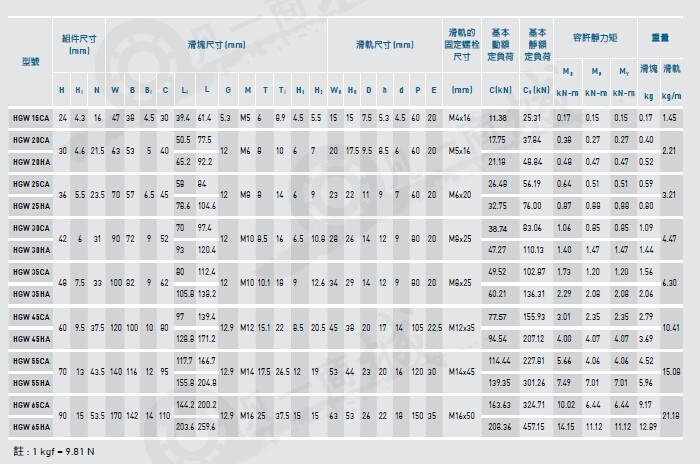

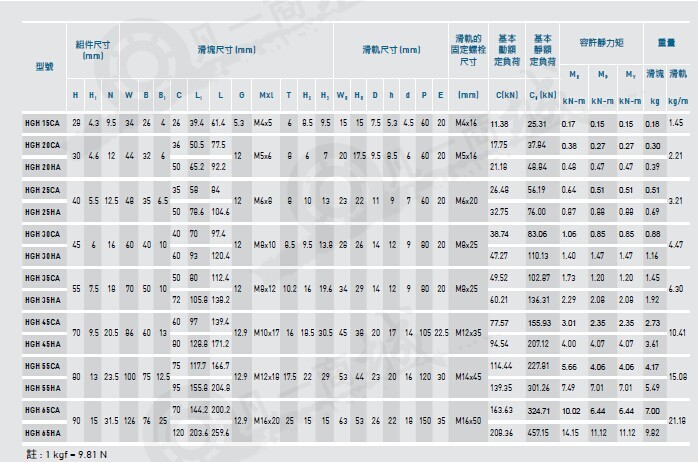

HG系列上銀直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合最佳化結構設計之重負荷精密直線導軌，相較于其他上銀直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，HG系列上銀直線導軌，即為基于此理念開發之產品。
應用
機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床
HIWIN線性滑軌安裝方式：
1、一端固定--一端自由
線性滑軌一端固定，另一端自由。固定端軸承同時承受軸向力和徑向力，這種支承方式用于行程小的短滑軌或者用于全閉環的機床，因?yàn)檫@種結構的機械定位精度是最不可靠的，特別是對于長徑比大的導軌（線性導軌相對細長），熱變性是很明顯的，1.5m長的導軌在冷、熱的不同環境下變化0.05~0.10mm是很正常的。但是由于他的結構簡單，安裝調試方便，許多高精度機床仍然采用這種結構，但是必須加裝光柵，采用全閉環反饋。
2、一端固定--另一端支承
線性滑軌一端固定，另一端支承。固定端同時承受軸向力和徑向力；支承端只承受徑向力，而且能作微量的軸向浮動，可以減少或避免因滑軌自重而出現的彎曲，同時線性滑軌熱變形可以自由的向一端伸長。這種結構使用最廣泛，目前國內中小型數控車床、立式加工中心等均采用這種結構。
3、兩端固定
線性滑軌兩端均固定。固定端軸承都可以同時承受軸向力，這種支承方式，可以對HIWIN線性滑軌施加適當?shù)念A(yù)緊力，提高導軌支承剛度，可以部分補償導軌的熱變形。
對于大型機床、重型機床以及高精度鏜銑床常采用此種方案。但是，這種滑軌調整方案比較繁瑣，如果兩端的預緊力過大，將會導致線性滑軌最終的行程比設計行程要長，螺距也要比設計螺距大。如果兩端鎖母的預緊力不夠，會導致相反的結果，并容易引起機床震動，精度降低。所以，這類線性滑軌在拆裝時一定要按照原廠商說明書調整，或借助儀器（雙頻激光測量?jī)x）調整。
